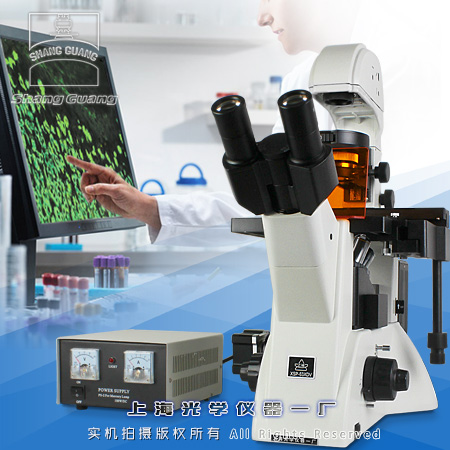

XSP-63XDV倒置熒光顯微鏡(圖像型)
一、產品用途
XSP-63XDV倒置熒光顯微鏡是由倒置顯微鏡和落射熒光裝置組成。倒置顯微鏡具有在培養瓶或培養皿內進行顯微鏡觀察的特點,落射熒光裝置適用于熒光顯微術。該儀器特別適用于對活體細胞和組織、流質、沉淀物等進行顯微研究,是生物學,細胞學,腫瘤學、遺傳學、免疫學等研究工作的理想儀器。可供科研、高校、醫療、防疫和農牧等部門使用。
二、產品特點
1. 儀器配有長工作距離平場消色差物鏡、廣視野目鏡、雙目觀察,同時配有相襯裝置及相襯物鏡,可以觀察不經染色的透明活體。
2. 長工作距離聚光鏡能容納更高的培養皿和樣品。
3. 落射熒光顯微鏡采用汞燈激發,熒光圖像清晰。
4. 同軸粗、微動調焦裝置,使調焦既舒適平穩又可作精細微調。
5. XSP-63XDV倒置熒光生物顯微鏡配置了數碼攝影系統,各種放大倍率,并由計算機對圖像進行各種處理、編輯、保存和輸出 (如打印等) 或進入多媒體系統及電子信箱。
三、技術規格
1. 光學系統:無限遠光學校正系統
2. 觀察鏡頭:45°傾斜鉸鏈式三目,瞳距53mm-75mm
3. 大視野目鏡:WF10×/22mm
4. 無限遠平場消色差物鏡
物鏡類型 | 放大倍數 | 數值孔徑N.A | 工作距離(mm) | 備注 |
平場消色差物鏡 | 10× | 0.25 | 4.3 |
標配 |
20× | 0.40 | 8.0 | ||
40× | 0.60 | 3.5 | ||
相襯物鏡 | 10× | 0.25 | 4.3 | “PHP2” |
20× | 0.40 | 8.0 | ||
40× | 0.60 | 3.5 |
5. 總放大倍數:100×-400×
6. 轉換器:內定位五孔轉換器
7. 載物平臺:
載物臺 | 固定載物臺尺寸227mm×208mm,玻璃圓載物臺板尺寸Ф118mm; |
機械式移動范圍,橫向114mm,縱向77mm,移動尺可拆卸 | |
臺面板 | 內槽尺寸129.5mm(長)×86mm(寬),可適配圓形培養皿Ф90mm |
可調式培養皿托板 | 內槽規格82mm×57mm,77mm×33mm,77mm×26mm 可適配φ35mm,φ50mm,直徑60mm,φ68mm培養皿 |
9. 培養皿標本架
托板一 | 內槽尺寸:長129.5mm×寬86mm,可適配圓形培養皿Ф88mm |
托板二 | 內槽尺寸:長77.5mm×寬34mm,可適配圓形培養皿Ф68.5mm |
托板三 | 內槽尺寸: 長82mm×寬57mm,可適配圓形培養皿φ60mm |
10. 熒光裝置:
組別 | 類型 | 激發片波長 | 發射片波長 |
藍+綠 (B+G) | 藍 | 420~485nm | 515nm |
綠 | 460~550nm | 590nm | |
紫外+紫(UV+V) | 紫外 | 330 ~400nm | 425nm |
紫 | 395~415nm | 455nm |
11. 轉盤式相襯裝置:轉盤式相襯離聚光鏡,工作距離55mm
12. 照明系統:透射6V30W鹵素燈,亮度可調,配磨砂玻璃、藍、綠濾色片
落射100W高壓汞燈,熒光電源箱驅動,電壓110V/23V
13. 適配鏡:直徑59mm,放大倍率0.5倍 ,內調焦距0~3mm,調焦后可鎖緊
14. 顯微鏡工業相機:圖像傳感器采用1/2.5" 彩色500萬CMOS;像素點尺寸:2.2μmx2.2μm;分辨率:2592 x 1944;幀率:5fps全分辨率;靈敏度:1.4V/lux- sec(550nm);自動曝光控制: 8μs-375ms;信噪比: 44dB;掃描方式:逐行掃描;快門:電子快門;數據接口:USB2.0, 480Mb/s;白平衡:一鍵白平衡。
15. 軟件功能:圖像顯示、圖像拍攝、錄像和圖象處理功能,可以對所攝圖像進行文字編輯,比例尺顯示;超景深擴展;長度,角度,弧長測量;點,線,平行線,垂直測量;圓、橢圓測量;矩形,不規則形狀的周長、面積、重心位置等幾何參數測量。
四、標準配置
1. 熒光顯微鏡/1臺
2. 觀察鏡筒/1只(在主機上)
3. 目鏡WF10×/22mm /1對
4. 無限遠平場消色差物鏡10×、20×、40×/各1只
無限遠相襯物鏡10×、20×、40×/各1只
5. 鹵素燈6V30W, 100W汞燈/各1只
6. B、G、UV、V激發濾色片/1組
7. 專用適配鏡/1只
8. YH-5001顯微鏡工業相機/1只
9. 校準尺0.01mm/1片
10. 產品合格證、保修卡及說明書/1份
