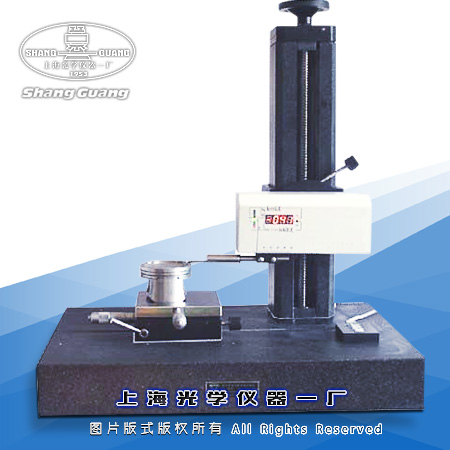

表面粗糙度輪廓儀 SG-6C
一、產品簡介
SG-6C輪廓粗糙度測試儀是二合為一的精密測量?jī)x器，廣泛應用于機械加工、汽車、軸承、機床、模具、精密合金、光學加工等行業。儀器驅動箱提供了行程為100、120、150毫米不同規格的高精度直線基準導軌。
SG-6C粗糙度輪廓儀可測量各種精密機械零件的粗糙度和輪廓形狀參數。用擬合法可評定半徑、兩圓中心距角度、距離等。從而可測量直線度、凸度、溝心距、傾斜度、垂直距離、水平距離、臺階等形狀參數。
二、技術規格
粗糙度測量 | |
測試參數 | Ra,,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt, Lr,Ln,RSk,RΔq,Δa,λq,λa,R3t,Rt1,Rt2, Rt3,RT4,rt5等，Rmr(Tp)曲線 |
粗糙度測量范圍 | Ra 0.01 - 10 μm |
取樣長度 | L : 0.08, 0.25, 0.8, 2.5, 8 mm |
評定長度 | 1L-5L可任意長度 |
較小顯示值 | 0.001um |
范圍與分辨率之比 | 65,536:1 |
示值誤差 | ≤±3% |
測量工件較大高度 | 300mm |
采樣速度 | 0.5 mm/sec，1mm/sec |
移動速度 | 2 mm/sec |
軸向測量范圍 | 100mm |
小孔測量范圍 | ≥ф5 mm |
可調工作臺 | 旋轉角度：±10度 擺動范圍：±10度 X-Y移動范圍： 15 mm |
輪廓測量 | |
測量范圍 | X：100mm Z：10mm |
傳感器量程 | X：100mm Z：10mm |
范圍與分辨率之比 | 65,536:1 |
半徑誤差 | 0.1%-1.0% |
使用范圍 | X：100mm Z: 370mm |
凈重 | 110 Kg |
尺寸 | 620mm*400mm*720mm |
